Intersecciones en Dibujo Técnico

Concepto básico de intersecciones

¿Te has preguntado dónde se cruzan exactamente dos líneas en el espacio? Las intersecciones son precisamente esos puntos o líneas donde se encuentran elementos geométricos diferentes.

Una intersección es el lugar geométrico donde se cortan dos líneas, dos superficies o dos sólidos. Es como encontrar el punto exacto donde dos caminos se cruzan en un mapa, pero aplicado al mundo tridimensional del dibujo técnico.

¡Recuerda! Dominar las intersecciones te permitirá resolver ejercicios más complejos con confianza y precisión.

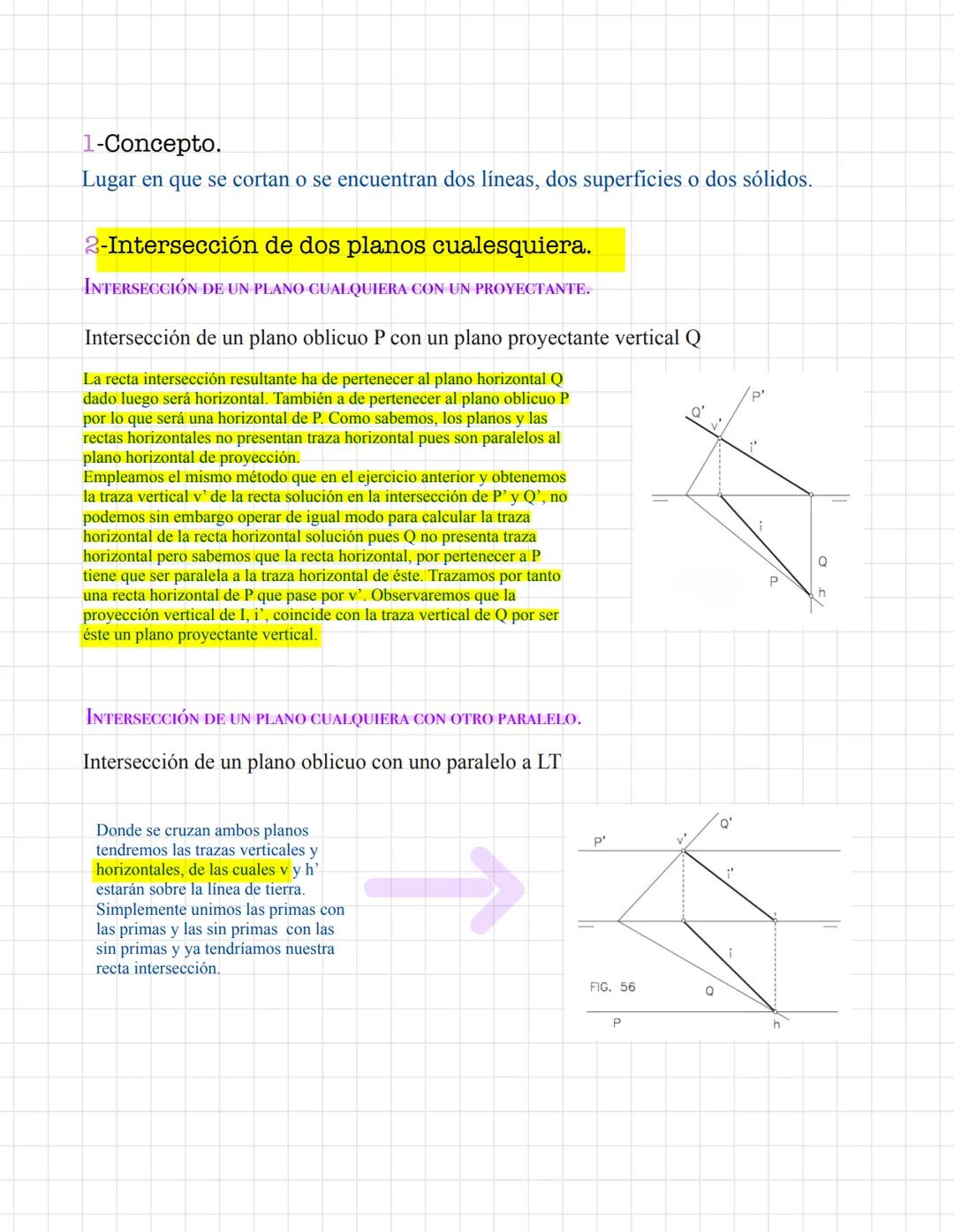

Intersección de planos básicos

Cuando trabajas con planos cualesquiera, hay varios casos que debes conocer perfectamente. El más sencillo es la intersección entre un plano oblicuo y un plano proyectante.

Si tienes un plano oblicuo P cortando un plano proyectante vertical Q, la recta resultante será horizontal. Esta recta pertenece a ambos planos simultáneamente, lo que te permite encontrar fácilmente su traza vertical donde se cruzan las proyecciones de ambos planos.

Para planos paralelos a la línea de tierra, simplemente unes las trazas correspondientes: las proyecciones verticales entre sí y las horizontales entre sí. ¡Es más fácil de lo que parece!

Truco clave: Cuando los planos son paralelos, sus trazas homónimas también lo son, así que necesitarás métodos auxiliares.

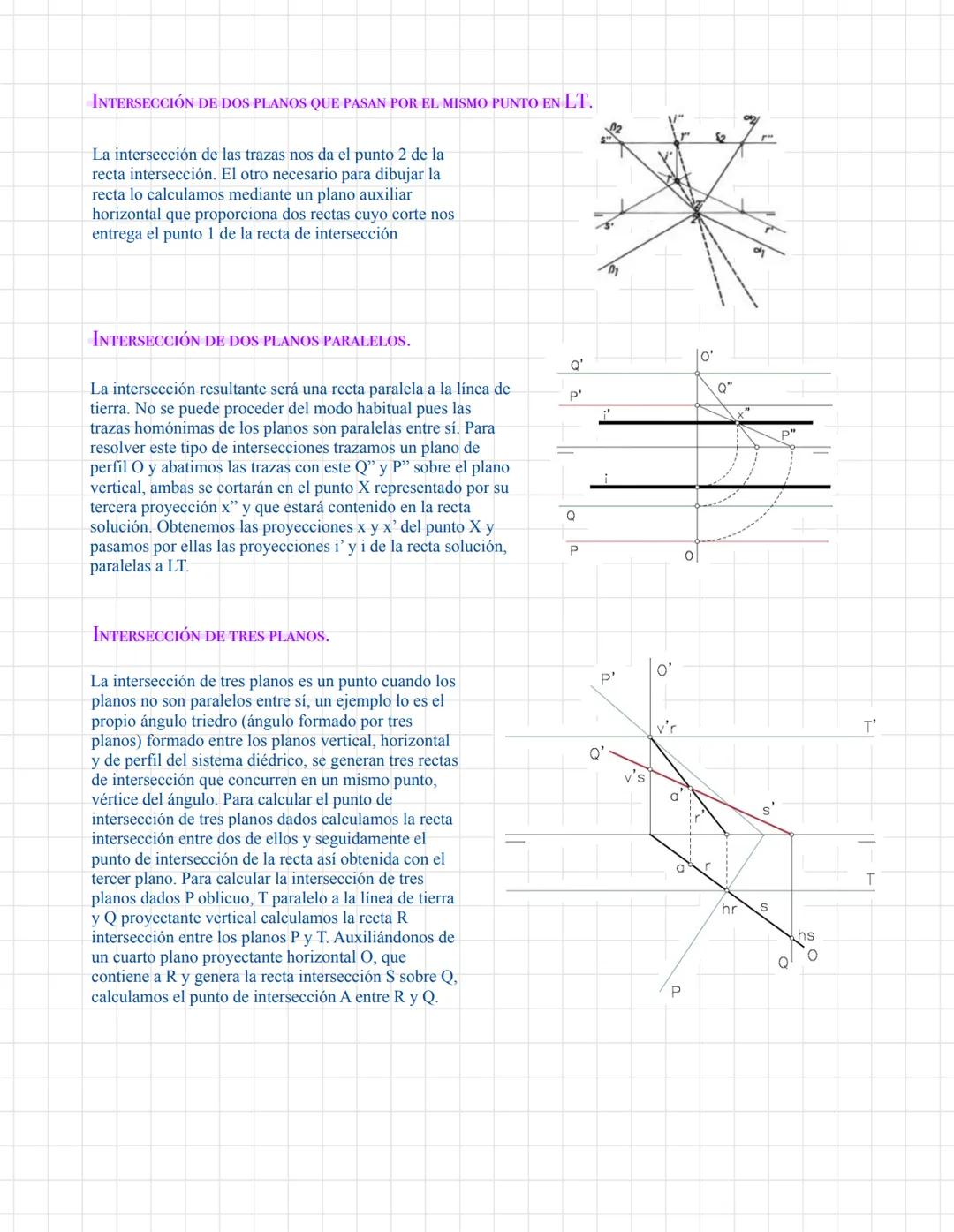

Casos especiales de intersección entre planos

Los planos paralelos requieren una técnica especial porque sus trazas homónimas nunca se cortan. Aquí necesitas usar un plano de perfil auxiliar y trabajar con abatimientos para encontrar el punto de corte.

Cuando tienes tres planos intersecándose, obtienes un punto como resultado (siempre que no sean paralelos). Primero calculas la recta intersección entre dos planos, y después encuentras dónde esa recta corta al tercer plano.

Un ejemplo perfecto es el sistema diédrico mismo: los planos horizontal, vertical y de perfil se encuentran en el origen, creando un ángulo triedro. Las tres rectas de intersección convergen en un solo punto.

Consejo práctico: Divide problemas complejos en pasos más simples: primero dos planos, después añade el tercero.

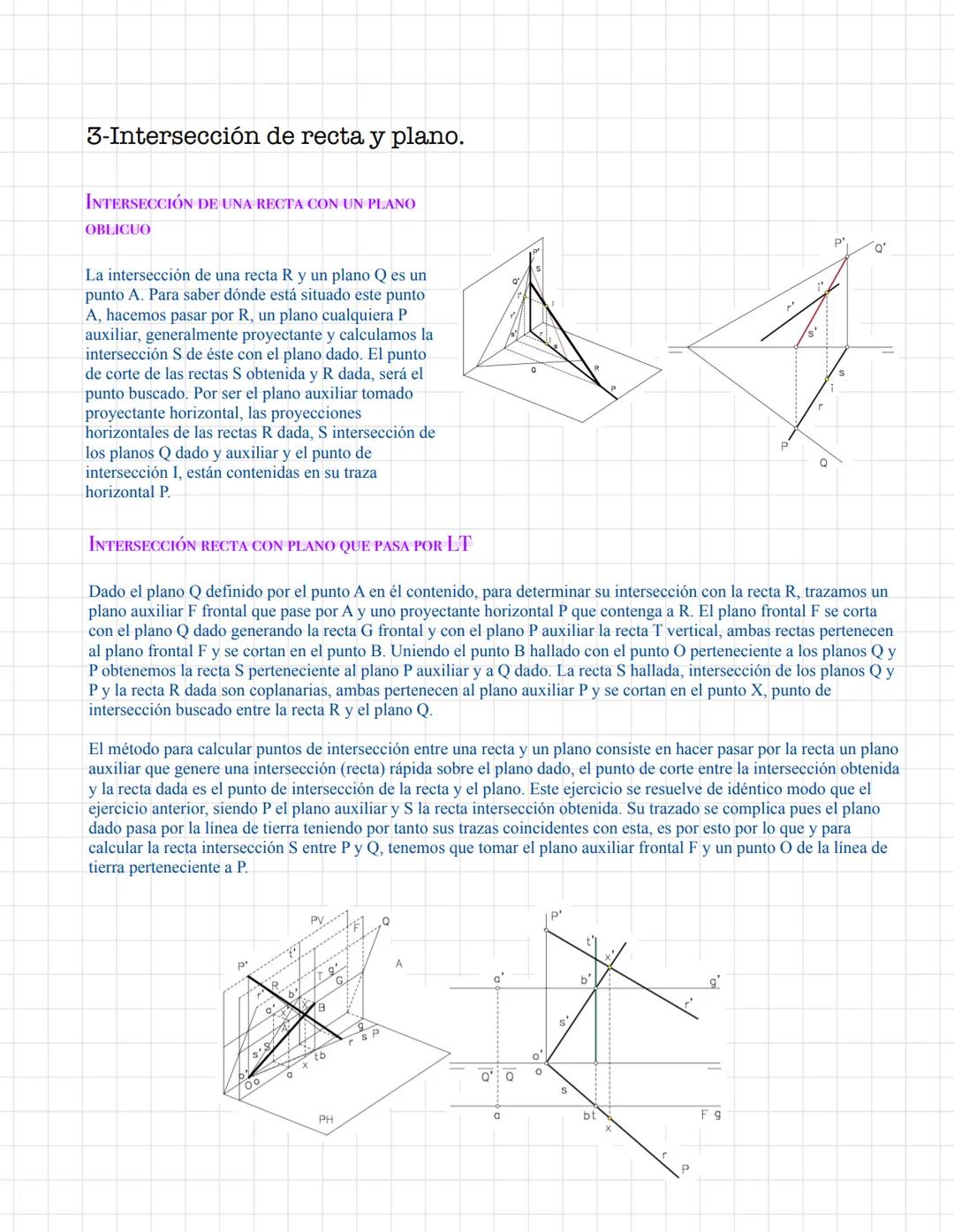

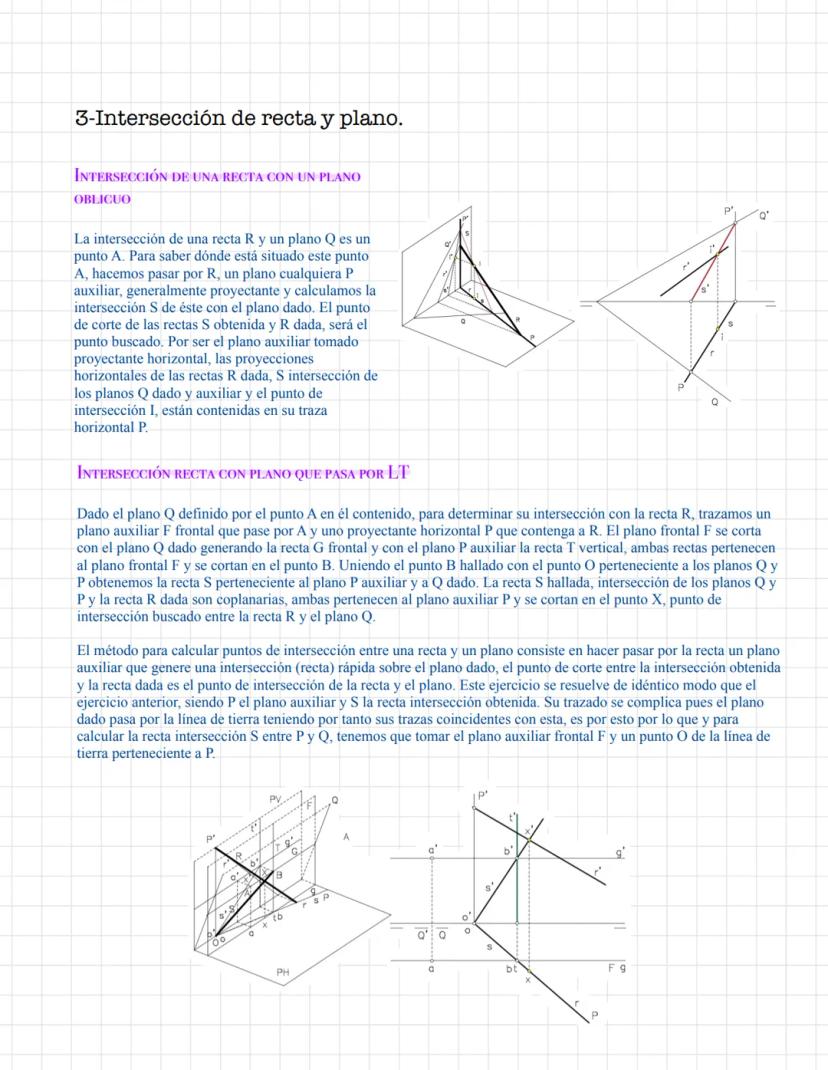

Intersección de recta y plano

Encontrar dónde una recta corta un plano es uno de los ejercicios más frecuentes en tus exámenes. La clave está en usar un plano auxiliar que contenga la recta dada.

El método es siempre el mismo: haces pasar un plano auxiliar (normalmente proyectante) por la recta. Este plano corta al plano dado creando una nueva recta, y donde se cruzan ambas rectas tienes tu punto de intersección.

Para planos que pasan por la línea de tierra, el proceso se complica un poco porque las trazas coinciden. Necesitarás usar un plano frontal auxiliar y trabajar con puntos adicionales para definir completamente la intersección.

Método infalible: Recta + plano auxiliar = nueva recta de intersección. Donde se cruzan las dos rectas, ahí está tu punto.

Técnicas avanzadas y casos límite

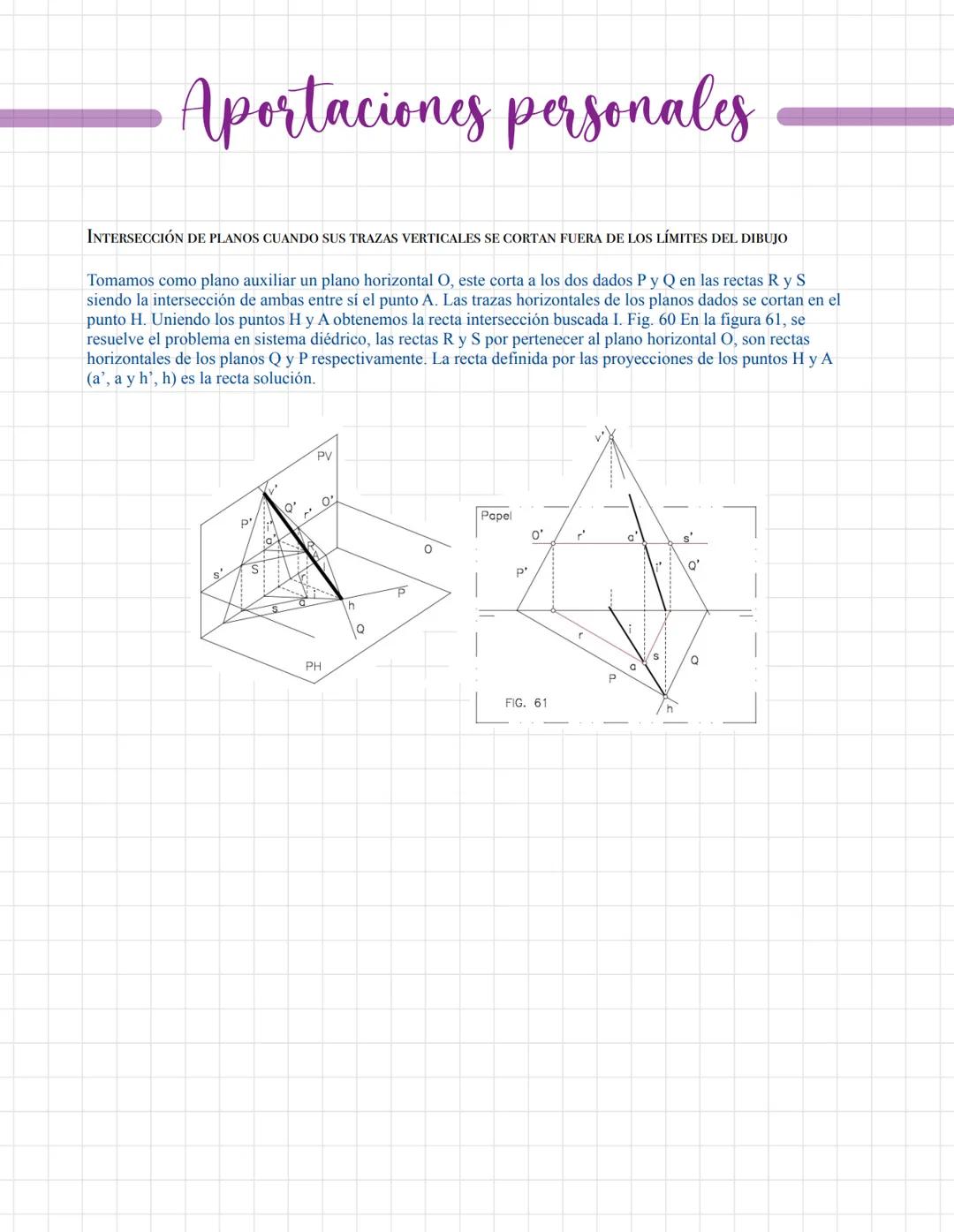

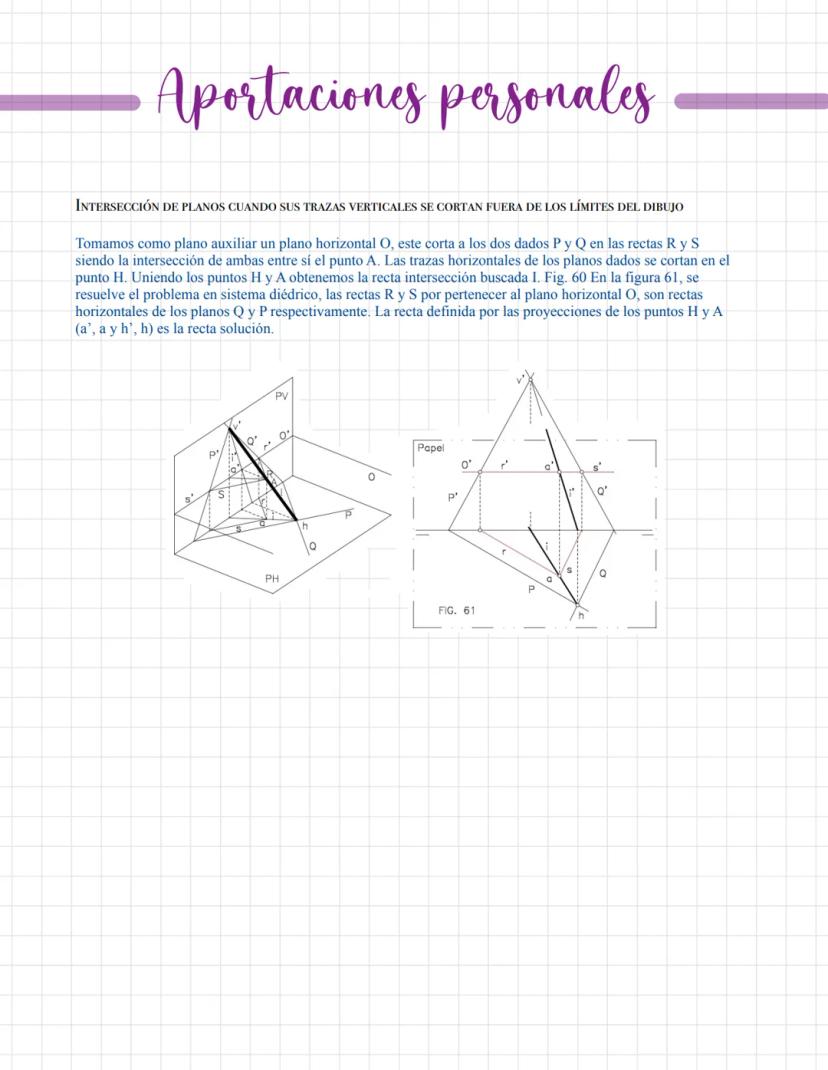

Cuando las trazas verticales de los planos se cortan fuera de los límites del papel, necesitas ser más creativo. La solución está en usar un plano horizontal auxiliar que genere rectas más manejables.

Este plano auxiliar corta a ambos planos dados en rectas horizontales que sí puedes dibujar cómodamente. La intersección de estas rectas te da un punto clave que, unido con el punto donde se cortan las trazas horizontales, define la recta intersección final.

Esta técnica te salva cuando trabajas con planos muy inclinados o cuando el espacio del dibujo es limitado. Es una herramienta imprescindible para resolver ejercicios complejos con elegancia.

Recuerda: Siempre hay una solución, aunque tengas que usar planos auxiliares creativos para encontrarla.
