¡Prepárate para descubrir cómo la geometría está presente en todo lo que te rodea! Este tema te enseñará a ver las formas geométricas en la naturaleza y el arte, y aprenderás técnicas básicas de dibujo técnico que usan arquitectos y diseñadores todos los días.
Dibujo técnico, geometría, normalizacion y sistemas de representación – página 1

Inscríbete para ver los apuntes.
¡Es gratis!

Al registrarte aceptas las Condiciones del servicio y la Política de privacidad.

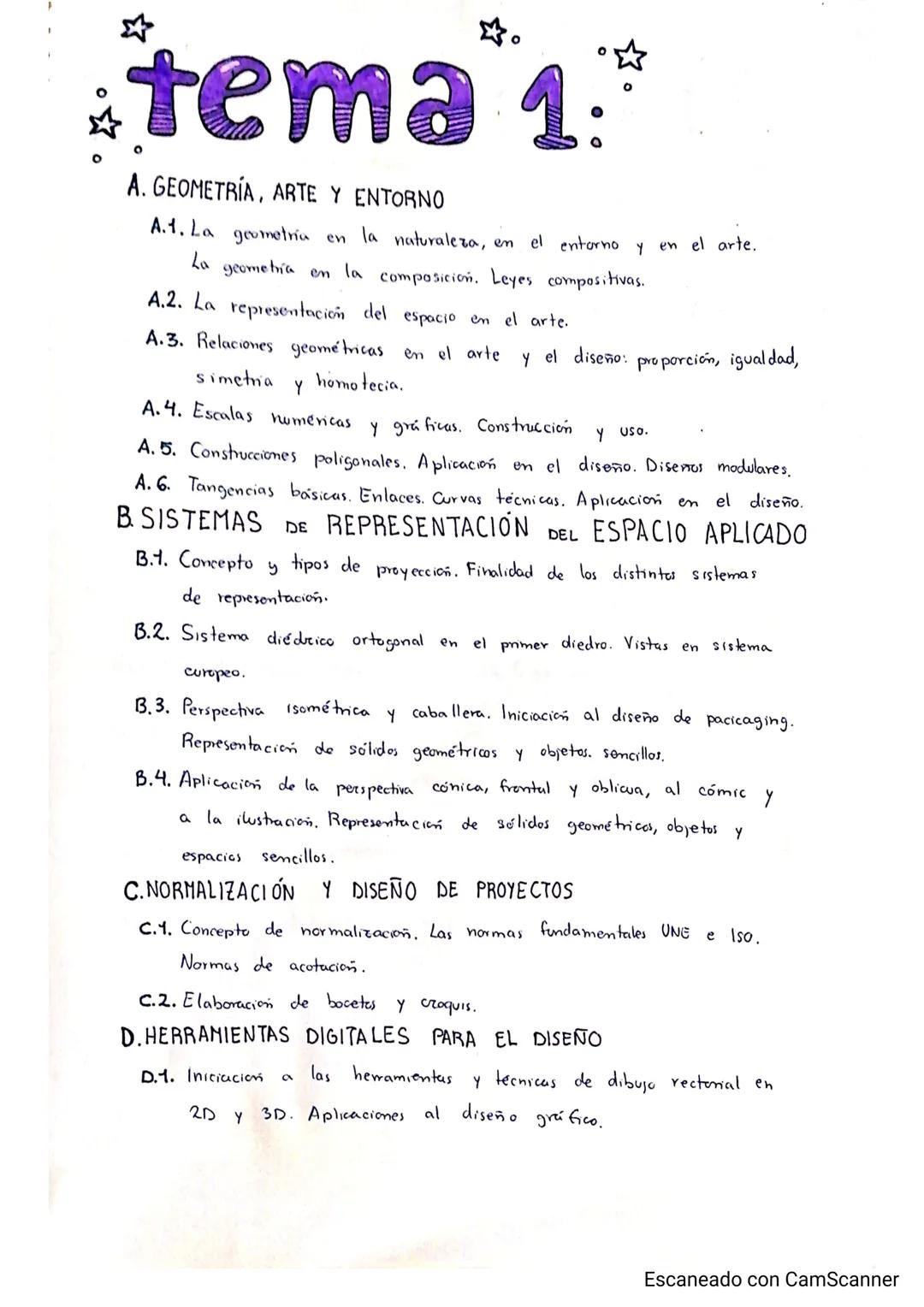

Introducción al Dibujo Técnico

¿Sabías que necesitas dominar cuatro áreas clave para crear diseños increíbles? El dibujo técnico combina geometría, sistemas de representación, normalización y herramientas digitales.

La geometría te ayuda a entender las formas en la naturaleza y el arte. Los sistemas de representación como el diédrico y la perspectiva te permiten dibujar objetos en 3D sobre papel plano.

La normalización establece reglas universales para que todos los diseñadores hablen el mismo idioma. Las herramientas digitales en 2D y 3D te abren las puertas al diseño gráfico moderno.

¡Dato curioso! Los mismos principios que usarás para dibujar los usa la industria del videojuego y la animación.

Dibujo técnico, geometría, normalizacion y sistemas de representación – página 2

Inscríbete para ver los apuntes.
¡Es gratis!

Al registrarte aceptas las Condiciones del servicio y la Política de privacidad.

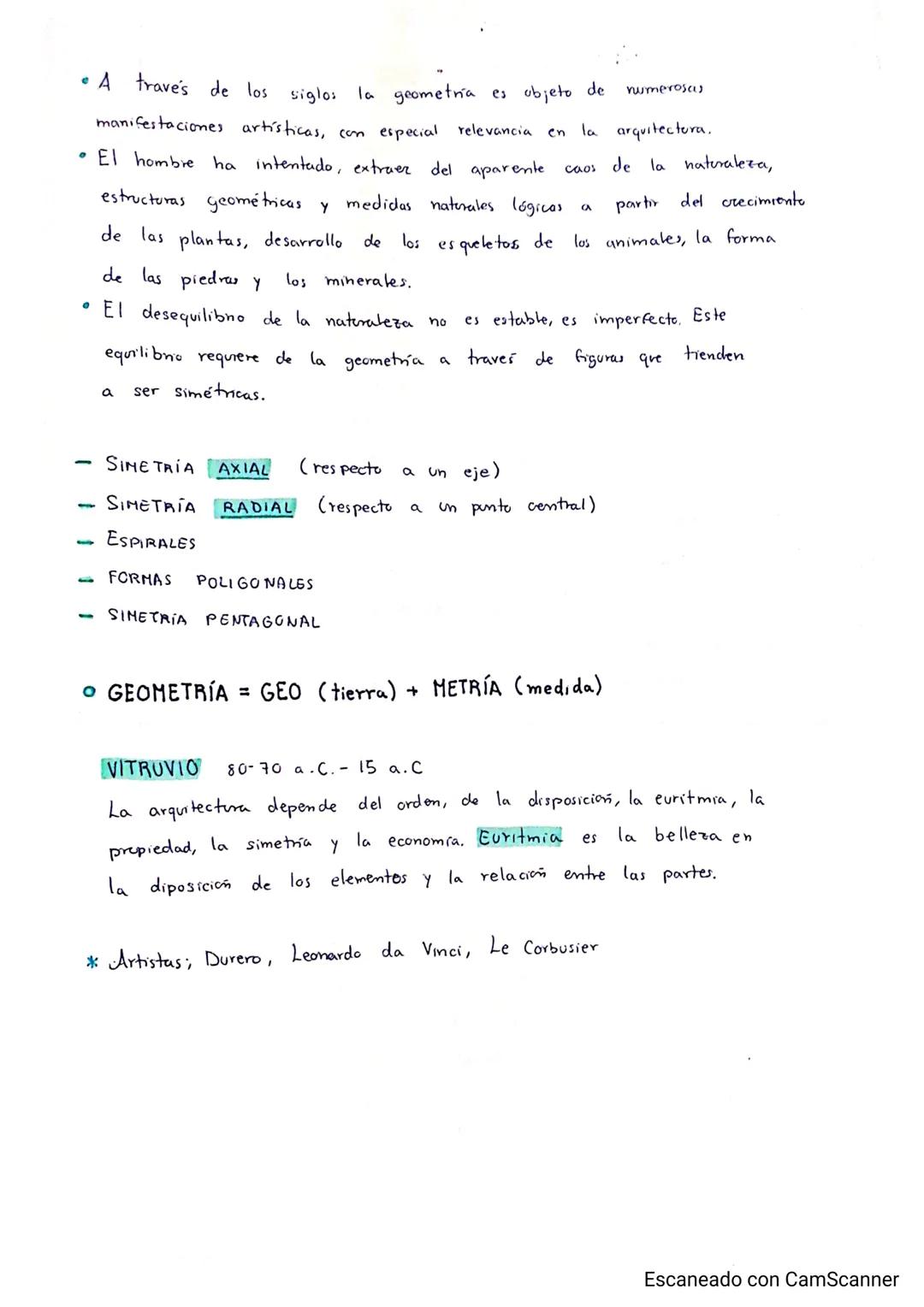

La Geometría en la Naturaleza y el Arte

La naturaleza es la maestra perfecta de la geometría. Desde tiempos antiguos, los humanos han encontrado patrones geométricos en plantas, animales y minerales para crear arte y arquitectura.

El equilibrio natural se basa en formas simétricas: simetría axial (respecto a un eje), simetría radial (desde un punto central), espirales y formas poligonales. La palabra geometría viene del griego: geo (tierra) + metría (medida).

Vitruvio, un arquitecto romano, estableció que la arquitectura depende del orden, la proporción y la euritmia (belleza en la disposición). Grandes artistas como Leonardo da Vinci y Le Corbusier aplicaron estos principios.

Consejo pro: Observa a tu alrededor y encontrarás hexágonos en panales, espirales en caracolas y simetría en hojas.

Dibujo técnico, geometría, normalizacion y sistemas de representación – página 3

Inscríbete para ver los apuntes.
¡Es gratis!

Al registrarte aceptas las Condiciones del servicio y la Política de privacidad.

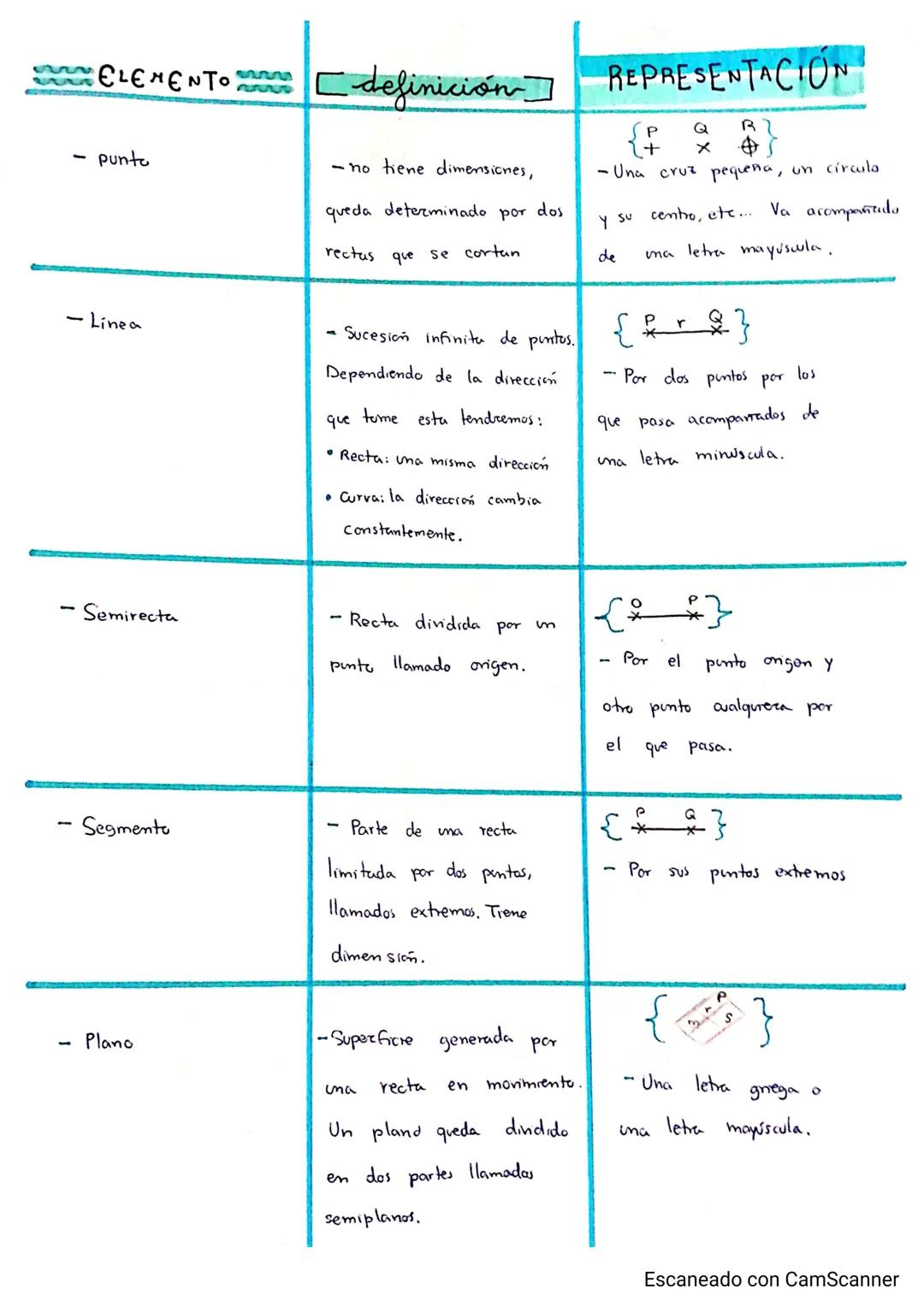

Elementos Básicos de la Geometría

Todo en geometría empieza con elementos súper simples que puedes dominar fácilmente. El punto no tiene dimensiones y se representa con una cruz pequeña y una letra mayúscula.

La línea es una sucesión infinita de puntos. Puede ser recta (misma dirección) o curva (dirección cambiante). Una semirrecta tiene un punto de origen, mientras que un segmento tiene dos extremos y longitud definida.

El plano es una superficie plana infinita que divide el espacio en dos semiplanos. Se representa con letras griegas o mayúsculas.

Truco de memoria: Punto = 0 dimensiones, Línea = 1 dimensión, Plano = 2 dimensiones.

Dibujo técnico, geometría, normalizacion y sistemas de representación – página 4

Inscríbete para ver los apuntes.
¡Es gratis!

Al registrarte aceptas las Condiciones del servicio y la Política de privacidad.

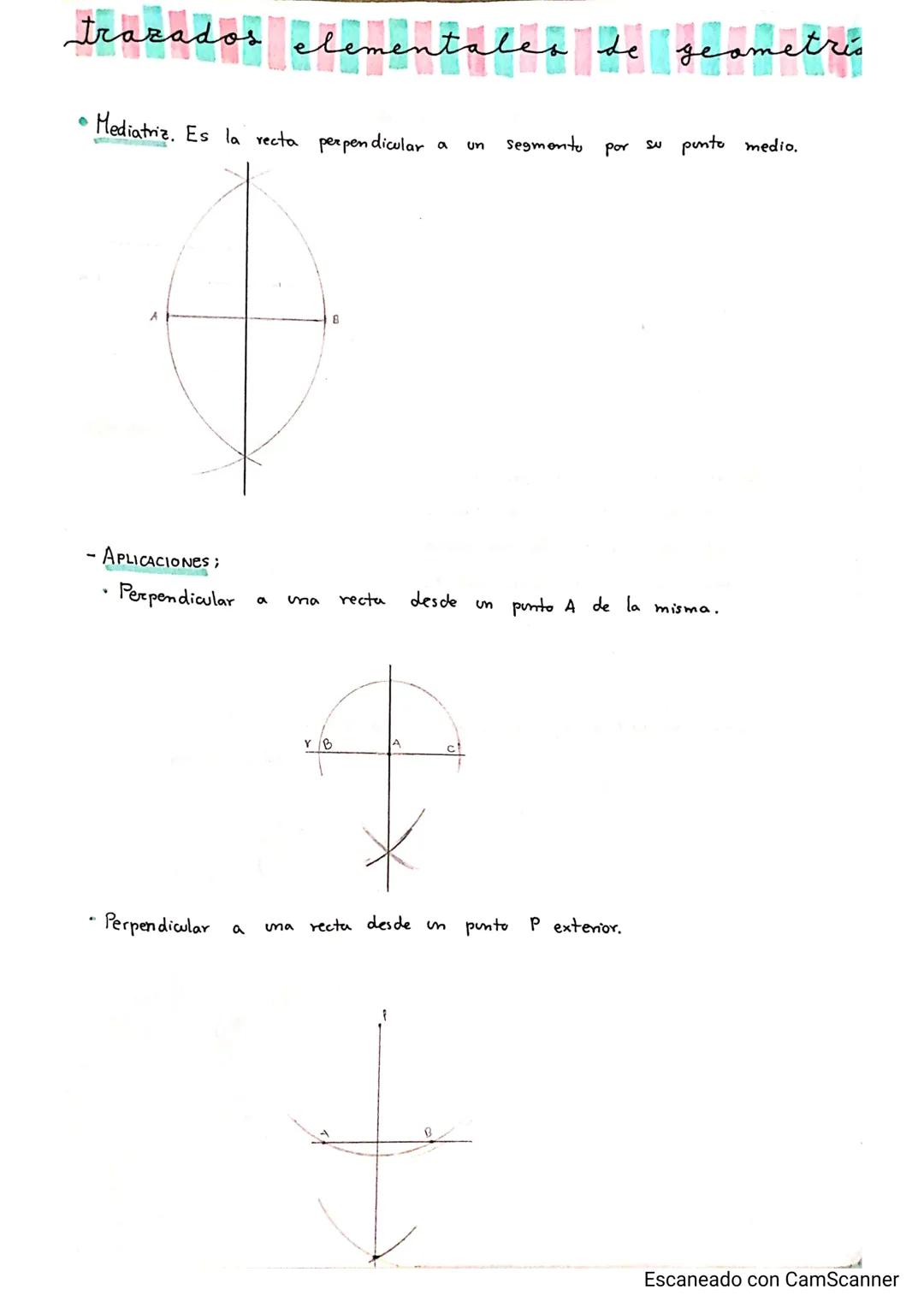

Construcciones Geométricas Básicas

Las construcciones geométricas son como recetas que siempre funcionan. La mediatriz es la recta perpendicular que pasa por el punto medio de un segmento - súper útil para encontrar centros.

Puedes trazar perpendiculares desde cualquier punto, ya sea sobre la recta o fuera de ella. Estas construcciones tienen aplicaciones prácticas en arquitectura y diseño.

Dominar estos trazados te dará confianza para construcciones más complejas. Solo necesitas compás y regla para crear formas perfectas.

Aplicación real: Los arquitectos usan estas técnicas para diseñar edificios con ángulos perfectos.

Dibujo técnico, geometría, normalizacion y sistemas de representación – página 5

Inscríbete para ver los apuntes.
¡Es gratis!

Al registrarte aceptas las Condiciones del servicio y la Política de privacidad.

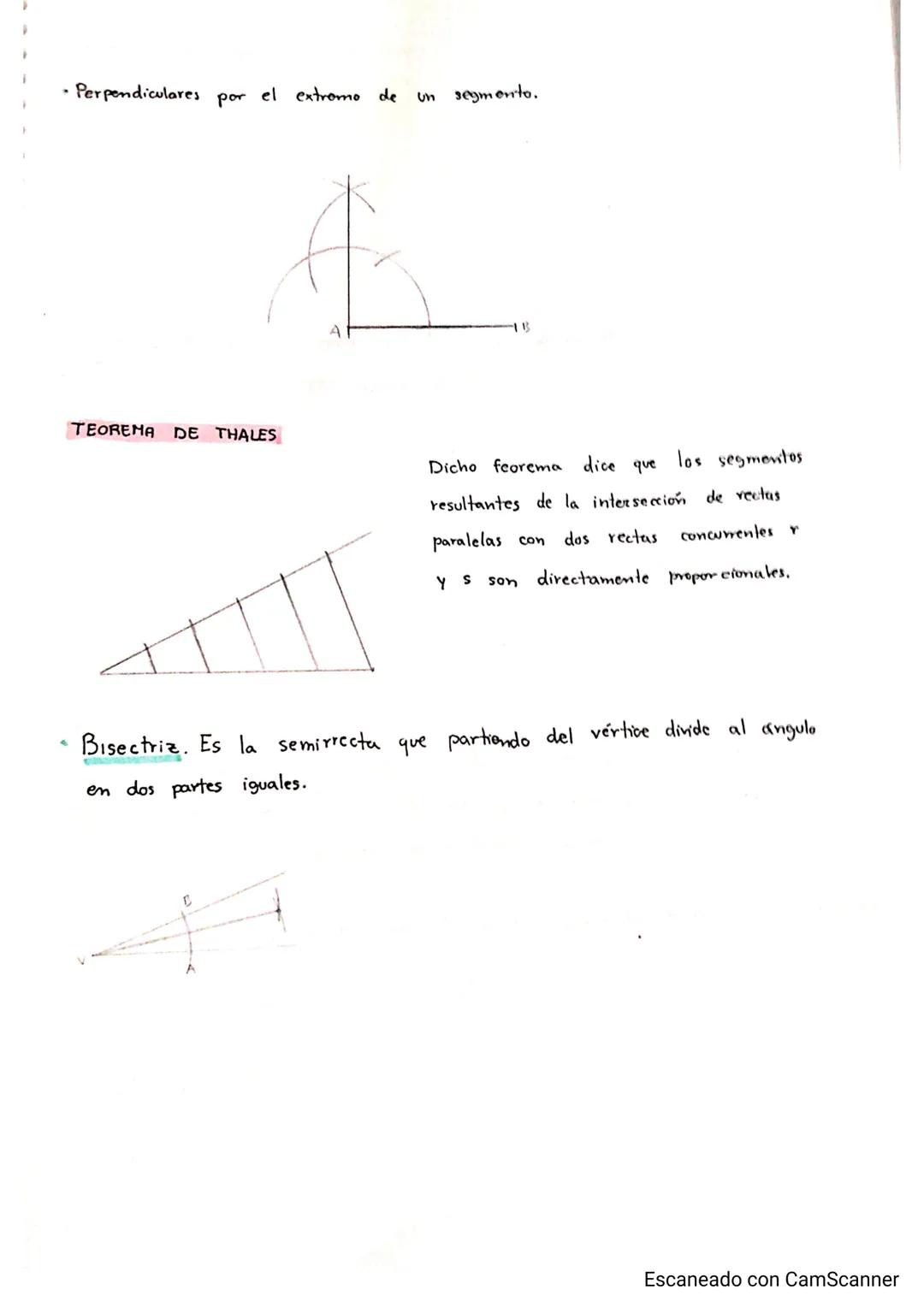

Teorema de Tales y Bisectrices

¡El Teorema de Tales es una herramienta poderosa que cambió las matemáticas para siempre! Dice que cuando rectas paralelas cortan a dos rectas, los segmentos resultantes son proporcionales.

La bisectriz divide un ángulo exactamente por la mitad. Es como tener un cuchillo perfecto que corta ángulos en partes iguales.

Puedes trazar ángulos iguales a otros dados, y dividir ángulos rectos en tres partes de 30° cada una. Estas técnicas te permiten crear diseños precisos y simétricos.

¿Sabías que? Tales usó su teorema para medir la altura de las pirámides de Egipto usando solo sombras.

Dibujo técnico, geometría, normalizacion y sistemas de representación – página 6

Inscríbete para ver los apuntes.
¡Es gratis!

Al registrarte aceptas las Condiciones del servicio y la Política de privacidad.

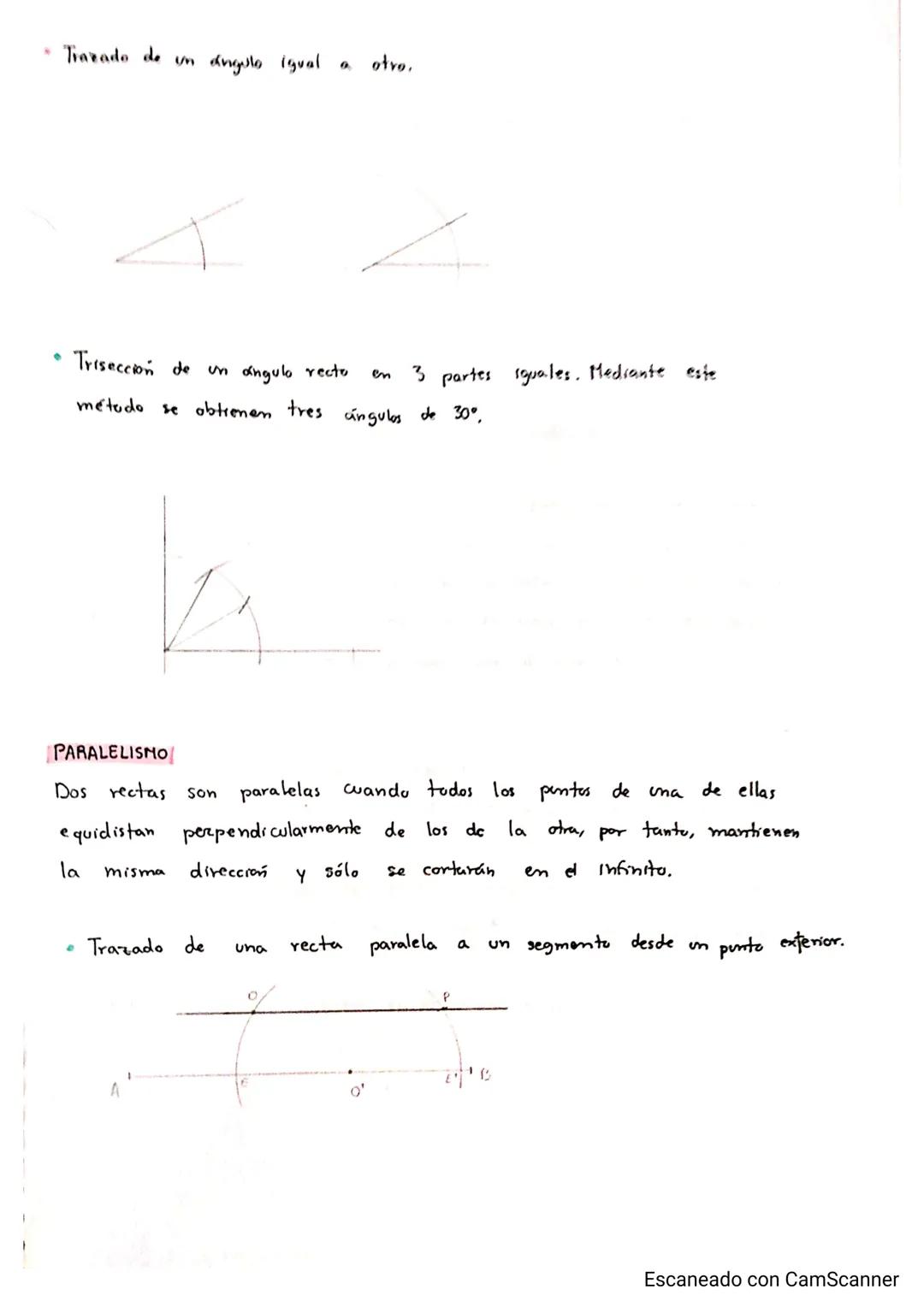

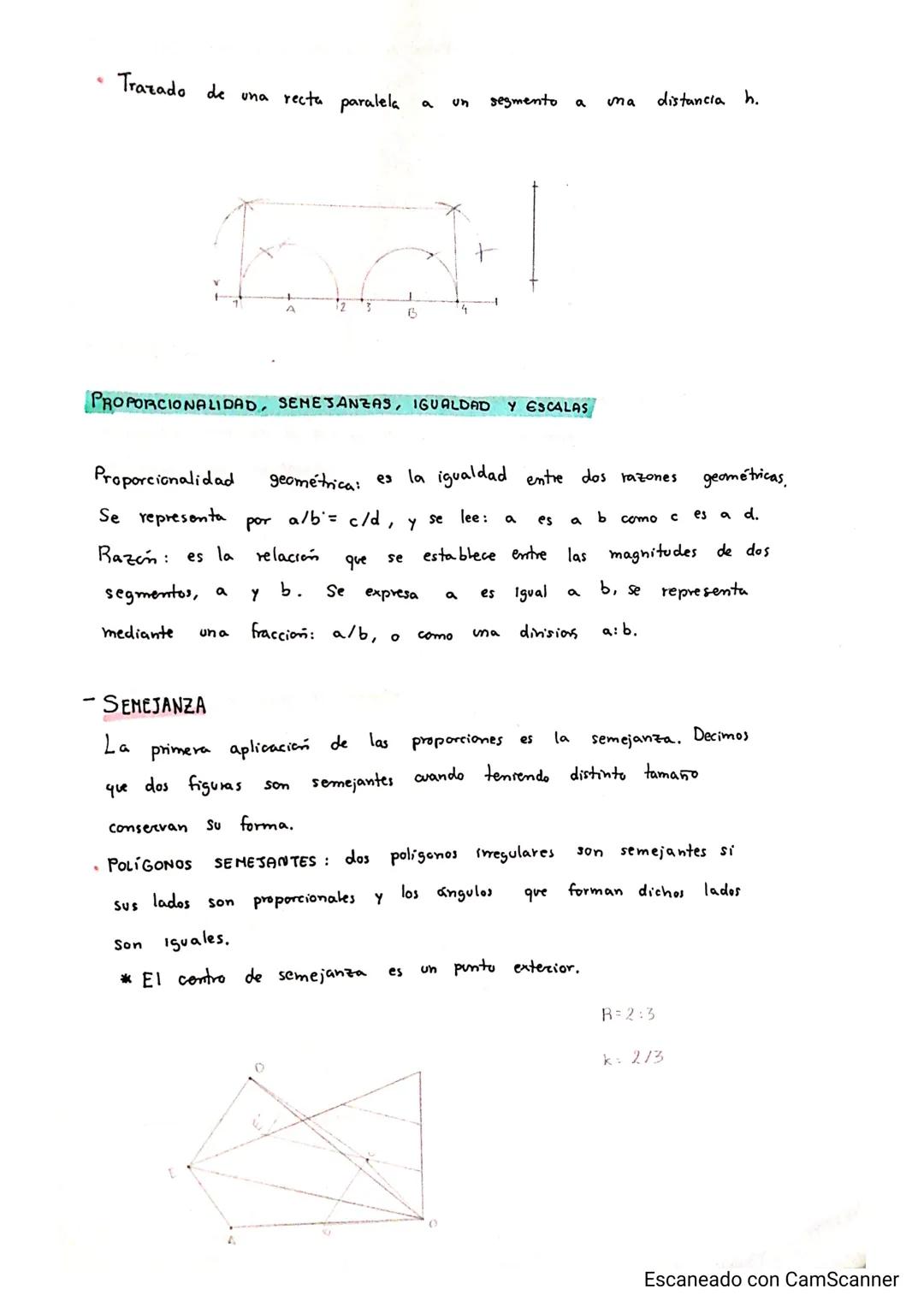

Paralelismo y Construcciones Avanzadas

Las rectas paralelas nunca se encuentran porque mantienen siempre la misma distancia entre sí. Imagínatelas como vías de tren que van al infinito sin tocarse.

Puedes trazar paralelas desde puntos exteriores o a distancias específicas. Estas construcciones son fundamentales para crear estructuras y diseños equilibrados.

El paralelismo está presente en la arquitectura, desde ventanas hasta escaleras. Dominar estas técnicas te permitirá crear diseños profesionales y precisos.

Consejo técnico: Las líneas paralelas son la base de la perspectiva - ¡las necesitarás para dibujar edificios!

Dibujo técnico, geometría, normalizacion y sistemas de representación – página 7

Inscríbete para ver los apuntes.
¡Es gratis!

Al registrarte aceptas las Condiciones del servicio y la Política de privacidad.

Proporcionalidad y Semejanza

La proporcionalidad es la relación matemática entre magnitudes, expresada como a/b = c/d. Te permite comparar tamaños y crear relaciones armoniosas en tus diseños.

Dos figuras son semejantes cuando tienen la misma forma pero diferente tamaño. Sus lados son proporcionales y sus ángulos son iguales - como una foto y su ampliación.

El centro de semejanza es el punto desde donde se amplía o reduce una figura. Esta técnica es esencial para el diseño gráfico y la arquitectura.

Ejemplo práctico: Los planos de casas son figuras semejantes a las casas reales, solo que muchísimo más pequeños.

Dibujo técnico, geometría, normalizacion y sistemas de representación – página 8

Inscríbete para ver los apuntes.
¡Es gratis!

Al registrarte aceptas las Condiciones del servicio y la Política de privacidad.

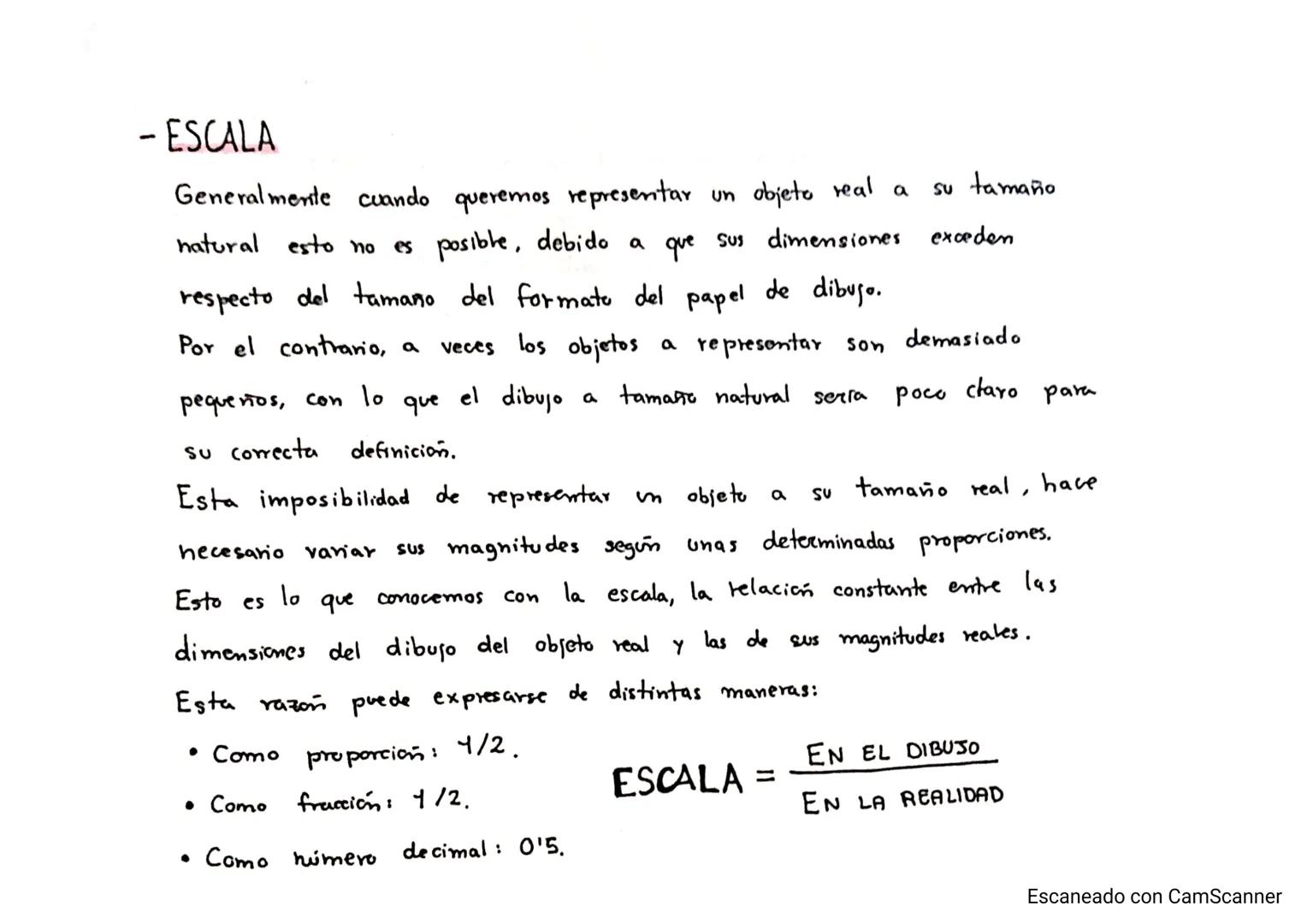

Concepto de Escala

¿Cómo dibujas un edificio gigante en una hoja de papel? ¡Con escalas! La escala es la relación constante entre las dimensiones del dibujo y las reales.

Se expresa de tres formas: como proporción 4/24/2, fracción 1/21/2 o decimal (0,5). La fórmula es: Escala = Dimensión en el dibujo / Dimensión real.

Cuando los objetos son muy grandes, usas escalas de reducción. Para objetos pequeños, escalas de ampliación. Es como tener superpoderes para cambiar el tamaño de las cosas.

Dato útil: Los arquitectos usan escalas como 1:100, donde 1 cm en el plano equivale a 100 cm (1 metro) en la realidad.

Dibujo técnico, geometría, normalizacion y sistemas de representación – página 9

Inscríbete para ver los apuntes.
¡Es gratis!

Al registrarte aceptas las Condiciones del servicio y la Política de privacidad.

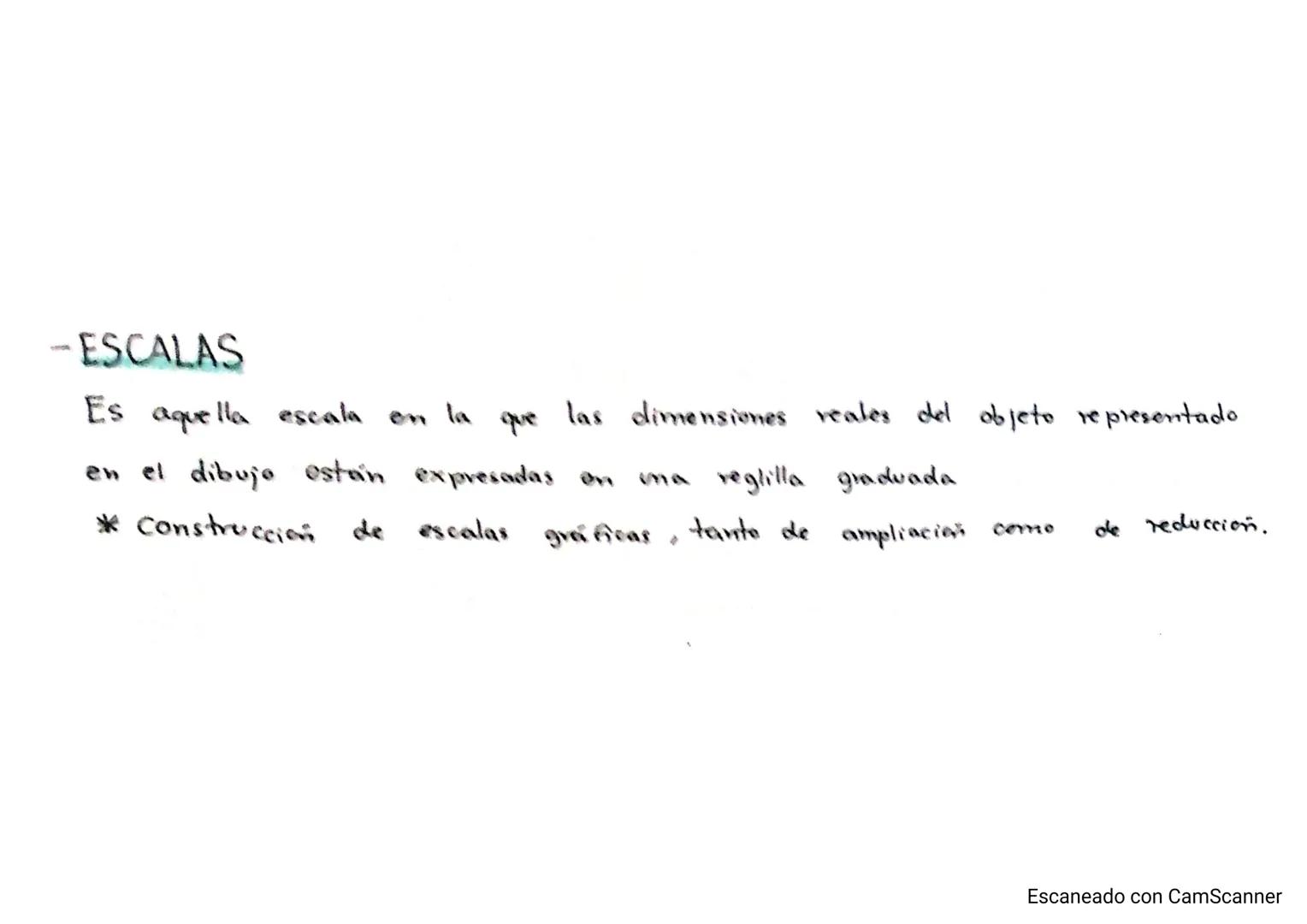

Escalas Gráficas

Las escalas gráficas son reglas especiales dibujadas que te permiten medir directamente sobre el plano sin hacer cálculos complicados. Son como traductores instantáneos entre el papel y la realidad.

Puedes construir escalas tanto de ampliación como de reducción usando técnicas geométricas simples. Una vez construida, solo necesitas medir con ella para obtener dimensiones reales.

Esta herramienta es fundamental en arquitectura, ingeniería y diseño. Te ahorra tiempo y reduce errores de cálculo.

Ventaja profesional: Con escalas gráficas puedes trabajar más rápido y preciso, como los profesionales del diseño.
